¾ αυτόματο, επίπεδο μηχάνημα μεταξοτυπίας με συρταρωτό τραπέζι εκτύπωσης και αυτόματη εξαγωγή φύλλου

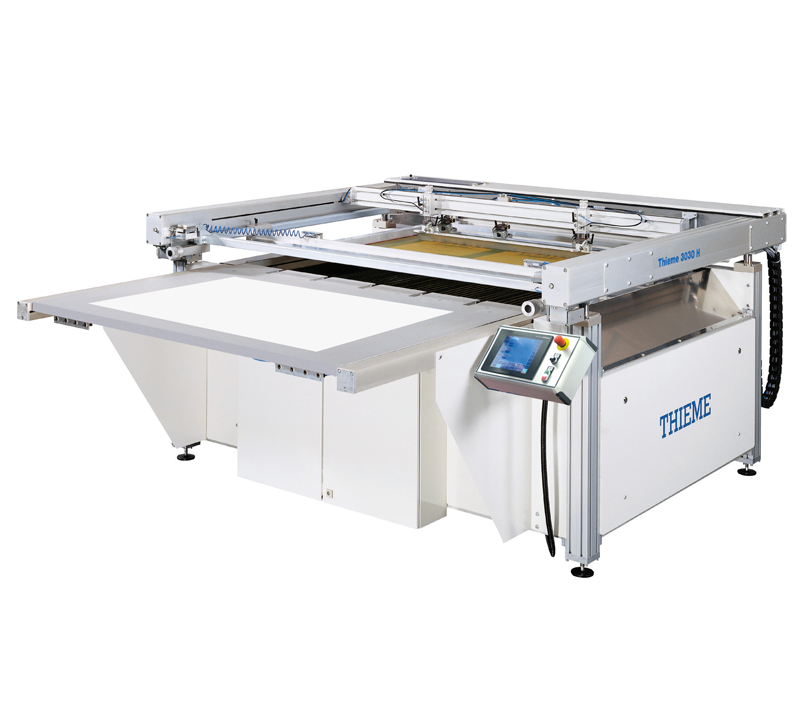

Thieme 3000
¾ automatic, flat screen printing machine with a sliding printing table and automatic sheet ejection
Basic construction
Sectional frame construction, consisting of single profiles
- The frame construction parts are anodized
- The lining is painted in gray 0742
Printing table
Anodized aluminum surface and triple-layer aluminum construction
- Hydraulic coincidence guides, selectable, located on the rear, left and right sides
- Table movement via a gear crank for smooth start and deceleration movements in the end positions
- Closed, vibration-free table guide, which moves on anodized guide rails
- Programmable feed time from 0 to 10 seconds.
Vacuum system
Powerful air vacuum via side channel fan
- Change from suction to air emission via solenoid valve
- Infinitely adjustable pre-vacuum time from 0 to 10 seconds for safe feeding
- Vacuum and air emission infinitely adjustable for printing different materials
- Air vacuum holes on the printing table 1.5 mm in diameter, hole spacing: 15 mm
Sheet extraction system
Grippers for material thicknesses from 0 to 4 mm. The gripping force of the grippers increases depending on the material thickness
- Programmable opening time of the grippers from 0 to 10 seconds, depending on the size of the material sheets
- Selection of the extraction positions between the rear, left and right side
- Programmable speed of the conveyor belt
Frame steering system
Σταθερό κύριο τελάρο, ασφαλώς τοποθετημένο και συμπαγές
- Σύστημα εισαγωγής του τελάρου από μπροστά, ρυθμιζόμενες μπάρες στήριξης για διαφορετικά μεγέθη τελάρων
- Γρήγορο και ασφαλές υδραυλικό σφίξιμο του τελάρου
- Υδραυλικό σφίξιμο του κύριου τελάρου για λεπτή ρύθμιση
- Ακριβής λεπτή ρύθμιση μέσω 3 μικροαξόνων, με δυνατότητα ρύθμισης +/- 10 χιλ
- Κύριο τελάρο σε γραμμικά ρουλεμάν μπίλιας για ακριβή ρύθμιση της μεταξοτυπίας
- Τροφοδοσία σε 3 σημεία για ακριβή τοποθέτηση του τελάρου, απολύτως απαραίτητη εάν χρησιμοποιείτε το σύστημα ρύθμισης εικόνας
Κεφαλή εκτύπωσης
Παράλληλη ανύψωση της κεφαλής εκτύπωσης, ηλεκτρονικά ρυθμιζόμενη για ομαλή κίνηση. Ύψος ανύψωση περίπου 40 χιλ.
- "Θέση Καθαρισμού" συνδεόμενη με ένα ύψος περίπου 500 χιλιοστών, σύστημα ασφαλείας διακοπής της λειτουργίας του μηχανήματος
Μονάδα σπάτουλας Thieme
Υδραυλική μεταβολή από τη σπάτουλα εκτύπωσης στη σπάτουλα επάλειψης και αντίστροφα
- Δυνατότητα υδραυλικής μικρορύθμισης της πίεσης της σπάτουλας, με αυτόματη ρύθμιση παράλληλης θέσης
- Απεριόριστα ρυθμιζόμενη γωνία της σπάτουλας εκτύπωσης και της μπάρας διαβροχής μέσω στροφάλου
- Εξάρτημα γρήγορου τεντώματος της σπάτουλας εκτύπωσης
- Ένα σετ σπάτουλας μέγιστου μεγέθους εκτύπωσης που συνοδεύει το μηχάνημα
Κίνηση της σπάτουλας
Η κίνηση της σπάτουλας εκτύπωσης επιτυγχάνεται από ένα μοτέρ ταχυτήτων τριών φάσεων, ελεγχόμενης συχνότητας, και έναν οδοντωτό ιμάντα κίνησης
- Προγραμματιζόμενες ταχύτητες της σπάτουλας εκτύπωσης και της μπάρας διαβροχής
- Κλειστός φορέας σπάτουλας εκτύπωσης που δε χρειάζεται συντήρηση
- Προγραμματιζόμενο πέρασμα σπάτουλας εκτύπωσης (θέση εκκίνησης και λήξης εκτύπωσης) από το ταμπλώ λειτουργίας
Τζόγος
Για διαφορετικό τέντωμα της μεταξοτυπίας, ρυθμιζόμενο από ένα μετρητή που μετρά αντίστροφα από 4 έως 50 χιλιοστά
Σύστημα ανασήκωσης τελάρου
Απεριόριστα ρυθμιζόμενο ύψος ανύψωσης τελάρου από 0 έως 4 χιλιοστά για να ταιριάζει με διαφορετικές παραμέτρους εκτύπωσης σε πέρασμα σπάτουλας εκτύπωσης 200 χιλιοστών
- Απεριόριστα ρυθμιζόμενο σημείο εκκίνησης ξεφλουδίσματος σε όλο το μήκος του περάσματος της σπάτουλας εκτύπωσης
Ταμπλώ ελέγχου
Ελεύθερος προγραμματισμός του ταμπλώ ελέγχου
- Ξεχωριστή, μετακινούμενη οθόνη ελέγχου
- Πληκτρολόγιο με οθόνη MAC 90
- Πεντάλ ποδιού για λειτουργία του κύκλου εκτύπωσης
- Προγραμματιζόμενες παράμετροι- Αποθήκευση 30 διαφορετικών προγραμμάτων μηχανήματος
- Ένδειξη της πραγματικής αξίας για καθορισμό των παραμέτρων του μηχανήματος με το χέρι
- Ψηφιακός μετρητής φύλλων, μετρητής που μετρά αντίστροφα, μετρητής ωρών λειτουργίας
- Ψηφιακή ένδειξη του τύπου λειτουργίας
- Ένδειξη των αναγκών σέρβις
- Τύποι λειτουργίας: Ρύθμιση - κύκλος εκτύπωσης - αυτόματη λειτουργία
